Hostspot Wifi à Plourin

Création d’un hotspot public, permettant également de relier la bibliothèque et la salle des associations de la ville de Plourin. Pour de plus amples explications sur le projet merci de vous reporter aux documents ci-dessous.

Les photos sont ici

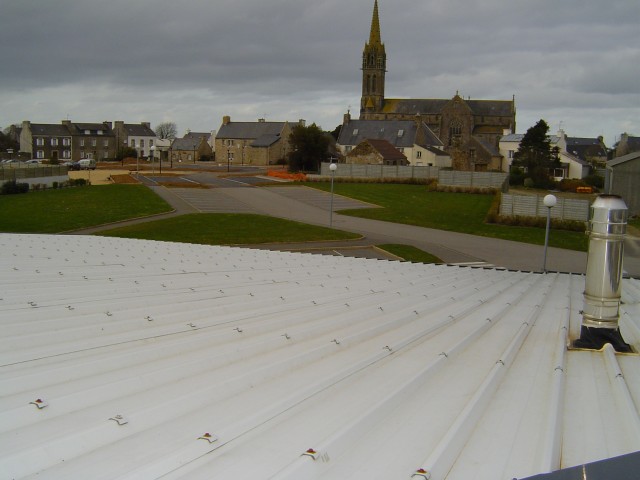

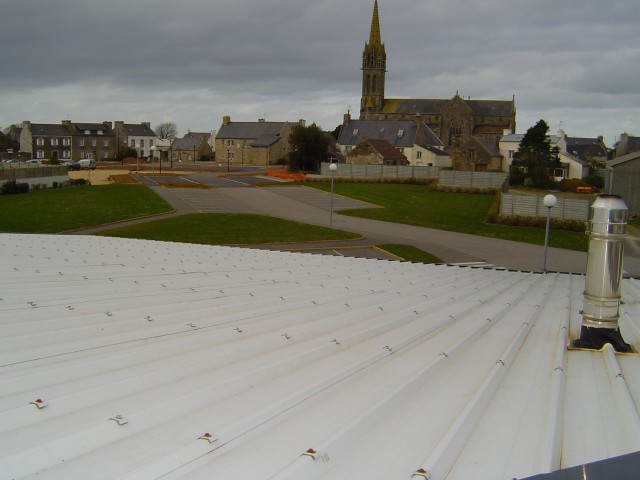

L’antenne est mise sur le toit du Cyberespace, et voici la vue de l’antenne. Le point d’accès arrose donc tout la place de la mairie, le terrain de boule. En gros, tout ce qui est la photo ;)

• cyberespace de plourin
• eela association

• Pour plus d’infos voici la fiche: les_projets:plourin.doc
• La proposition de projet: les_projets:etude-plourin.pdf
• Etape 2, la proposition de projet: les_projets:etude-plourin-2.pdf

Matériel:

• WRT54GS version 1.1
• Mat d’antenne satellite + coude
• Pigtail de 2m en RF200
• POE Linksys
• Boitier étanche
• Antenne Doradus 8dbi (modèle tout petit..)

Configuration:

• adresse du switch WRT 192.168.1.1/24 non utilisé en fonctionnement
• adresse wifi du WRT 192.168.3.1 + dhcpd entre 3.50 et 3.100
• adresse du port WAN utilisé ⇒ dhcp sur le réseau local en 192.168.100.*
• filtrage iptables + NAT: port http(s) / ftp / imaps
• paquets suplémentaires: arpwatch + mini_sendmail (non-configuré) + crontab + snmpd + interface jkx..

Nous avons effectués des tests sur la place devant le cyber, ainsi que dans la cours de l’école. Le signal est de l’ordre de -80db au fin fond de la place ce qui garantie une connexion à 11Mbs (en général même 36Mbs). Dans la cours de l’école, le signal est stable au alentour de -60db. Seul point noir derrière le préau, on déscends à -80db alors que l’on est tout près, mais le préau en métal ne nous aide pas !! . Et le signal est très changeant à l’intérieur du Cyber, mais ce n’était de toute manière pas prévu.

• 22/10/2005: Ajout du portail captif, tout fonctionne.
• 23/08/2005: Le point d’accès est fixé dans le boitier étanche, et l’antenne est fixée. Il ne reste plus qu’à installer le portail captif, et tout sera fini :)
• 31/03/2005: Nous avons transmis la proposition de projet à Elisabeth de la mairie. Le CDR va commandé le matériel pour le cyber.
• 12/03/2005: Nous sommes donc passés au cyberespace samedi 12 mars. Nous avons fait différents tests en utilisant un WRT54 et une antenne omni faite main. Les tests sont assez concluants, il nous faut maintenant rédiger une proposition d’installation complète pour les 3 points.
