Antenne Amos
Plus connue sous le nom d’antenne Serbe (ou Russe) :) Il n’y a pas de plan de cette antenne en anglais ou français. Elle est quasiment inconnue, j’ai donc déchiffré ce dialecte pour vous. L’adresse originale est:

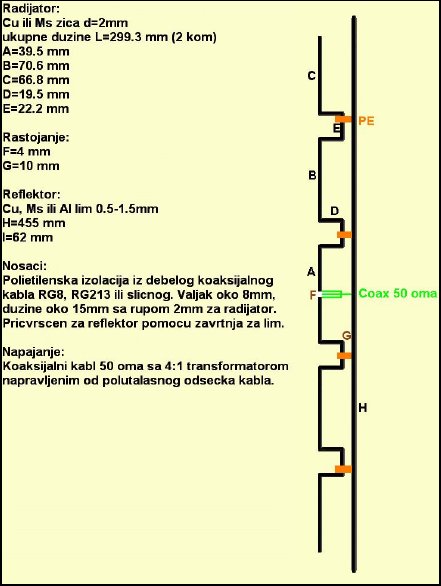

Design original par: Dragoslav Dobričić
Vous trouverez des exemples de réalisation ici:
Construction
Matériel nécessaire:
- un morceau de PCB taille: 455 * 62mn
- du fil de cuivre
- un vieux stylo bic
- du cable RG58
- une prise N (femelle dans mon cas)

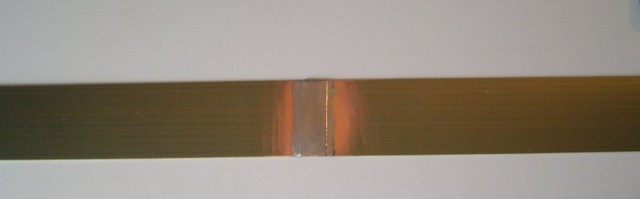

Le reflecteur
Dans un premier temps, j’ai réalisé le reflecteur. En effet, comme je n’avais pas de PCB si long que cela sous la main, j’ai utilisé 2 morceaux que j’ai soudé entre eux à l’aide d’une petite plaque de cuivre.
Les feeds

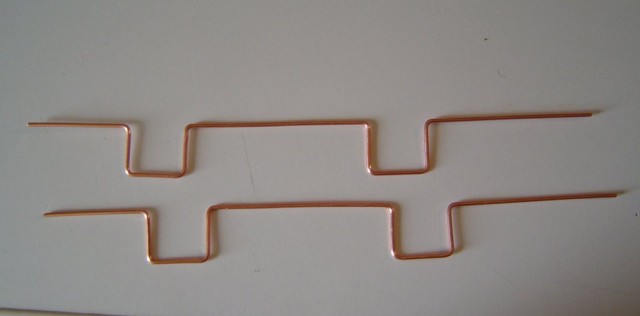

Une bonne partie de pliage de fil de cuivre 2mn carré vous attend. Il faut respecter les dimensions au pied de la lettre. Un bon étau est indispensable pour le pliage..
Voici le résultat:
Positionnement

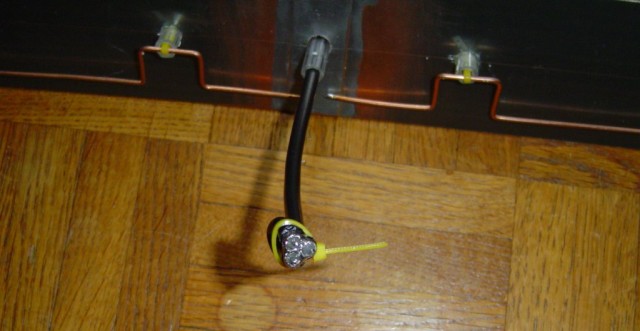

Placer les deux feeds sur le PCB, percez 4 trous afin de faire tenir les feeds sur le PCB. Ensuite couper 4 morceaux de bic de 10mn de long, et coller les dans les trous.

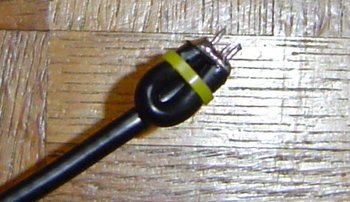

Le balun
Pour avoir deux courants opposés en phase nécessaire à l’attaque des feeds, on utilise une ligne de lambda / 2 sur l’un des brins. La demi-onde déphase le courant du coaxial, qui est alors partagé en deux parties. Le fait de diviser le courant par deux revient à avoir une impédance multipliée par 4.
Le balun est certainement l’élément le plus difficile à réaliser. J’ai utilisé du cable RG58, en fait le RF195 est beaucoup trop fragile pour ce genre de chose, il fond à l’approche du fer à souder.
40.7 mn = lambda / 2 * 0.66 (coeff de vélocité du RG58)

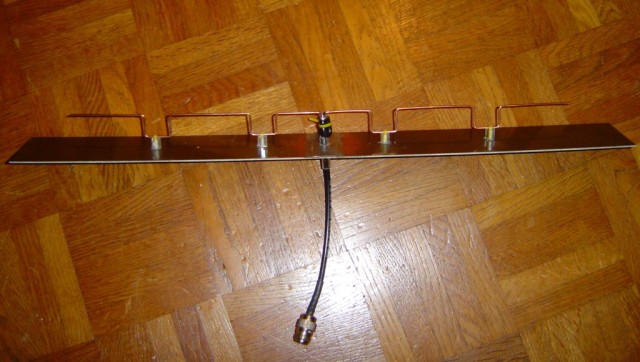

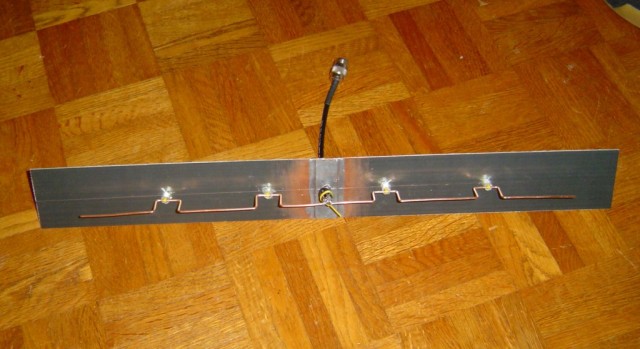

C'est fini ?
Il ne reste plus qu’à souder les feeds, et coller le tout avec précaution. Quelques points de colle permettent de rigidifier la structure.
Tests et conclusion
Tout d’abord:
- Cette antenne est très fragile.. j’ai cassé un balun lors des premiers tests
- La bonne réalisation du balun est vraiment délicate.
Mais, les tests sont vraiment impressionnants:
- Le gain mesuré est de l’ordre de 13db..
- L’angle d’ouverture est énorme.. 120° à 3db !
- Le point chaud de l’antenne est au milieu, contrairement à une antenne omni il suffit de la placer à hauteur d’homme pour en tirer le maximum.
J’utilise habituellement une antenne biquad à l’intérieur de mon appartement, car mon AP se trouve dans un coin de l’appart. Les performances atteintes avec la double-biquad étaient largement supérieures à une antenne omni 8db Doradus .. (principalement car l’omni ne rayonne pas à la bonne hauteur, et aussi car elle subit énormément d’ondes réfléchies en raison des murs). Mais je dois avouer que l’AMOS bat toutes les antennes que j’ai testé jusqu’alors dans de telles conditions. La raison principale est bien entendu l’angle 2 fois plus grand que la biquad, et une forte isolation avant-arrière.
L’AMOS a les avantages des antennes patch / quad .. et ceux d’une omni. Attention néanmoins, l’angle d’ouverture vertical est faible, très bien pour mon appart, peut être pas pour un immeuble de 3 étages...
