Coupleur d'antenne wifi
Un coupleur d’antenne permet de connecter plusieurs antennes sur la même carte tout en maintenant les 50 Ohms d’impédance.
Calcul
L’impédance des deux antennes en parallèle est donc de 25 Ohms. Soit sqrt ( 25 * 50 ) = 35.35 Ohms. J’ai choisi d’utiliser un tube carré en métal de 30mn * 30, 1.5mn. Soit 27mn d’intérieur. 138 * log10 (27 / 15) = 35.22 Ohms.
Il faut donc utiliser un tuyau interne de 15mn. Bien entendu, avec la chance que j’ai, le tuyau de 15mn de diamètre extérieur cela n’existe pas. J’ai donc utiliser du 14mn, que j’ai découpé sur la longueur, élargit et souder pour boucher le trou. Un petit coup de lime plus tard, le tout fait bien 15mn de diamètre.

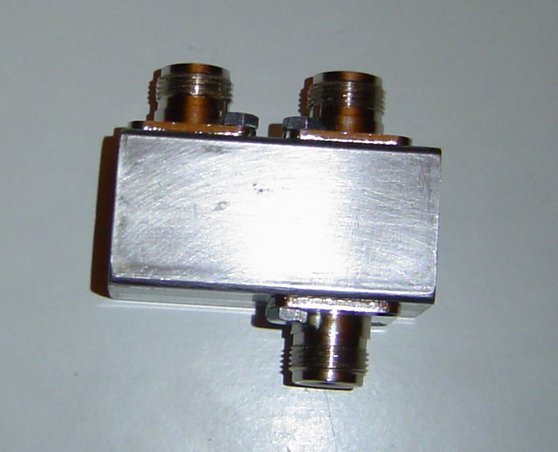

Voila le résultat:
La réalisation est assez difficile, car souder le tuyau à l’intérieur du tube carré est une bonne partie d’équilibriste avec le fer à souder.
Tests
D’après les tests, le couplage semble fonctionner. Néanmoins, je constate une perte d’environ 2db lors de l’insertion de celui-ci.
